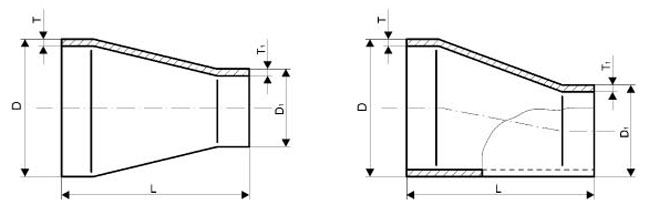

Dimension D | Dimension | Weight | Length | ||||
DN | D | T | DN | Di | Ti | Kfl | L |
25 | 33,7 | 2,6 | 20 | 26,9 | 2,3 | 0,06 | 35 |
32 | 42,4 | 2,6 | 20 | 26,9 | 2,3 | 0,13 | 51 |
25 | 33,7 | 2,6 | 0,10 | 39 | |||
40 | 48,3 | 2,6 | 20 | 26,9 | 2,3 | 0,20 | 67 |
25 | 33,7 | 2,6 | 0,20 | 55 | |||
32 | 42,4 | 2,6 | 0,15 | 38 | |||
50 | 60,3 | 2,9 | 25 | 33,7 | 2,6 | 0,30 | 77 |
32 | 42,4 | 2,6 | 0,25 | 61 | |||
40 | 48,3 | 2,6 | 0,20 | 50 | |||
65 | 76,1 | 2,9 | 32 | 42,4 | 2,6 | 0,50 | 95 |
40 | 48,3 | 2,6 | 0,45 | 84 | |||
50 | 60,3 | 2,9 | 0,35 | 63 | |||
80 | 88,9 | 3,2 | 40 | 48,3 | 2,6 | 0,75 | 108 |
50 | 60,3 | 2,9 | 0,60 | 86 | |||
65 | 76,1 | 2,9 | 0,40 | 56 | |||
100 | 114,3 | 3,6 | 50 | 60,3 | 2,9 | 1,40 | 143 |
65 | 76,1 | 2,9 | 1,12 | 114 | |||
80 | 88,9 | 3,2 | 0,90 | 90 | |||
125 | 139,7 | 4 | 65 | 76,1 | 2,9 | 2,13 | 159 |
80 | 88,9 | 3,2 | 1,80 | 135 | |||
100 | 114,3 | 3,6 | 1,10 | 88 | |||
150 | 168,3 | 4,5 | 80 | 88,9 | 3,2 | 3,40 | 189 |
100 | 114,3 | 3,6 | 2,50 | 141 | |||
125 | 139,7 | 4,0 | 1,70 | 94 | |||
200 | 219,1 | 6,3 | 100 | 114,3 | 3,6 | 6,90 | 210 |
125 | 139,7 | 4,0 | 5,60 | 170 | |||
150 | 168,3 | 4,5 | 4,30 | 130 | |||
250 | 273 | 6,3 | 125 | 139,7 | 4,0 | 10,00 | 250 |
150 | 168,3 | 4,5 | 8,80 | 220 | |||
200 | 219,1 | 6,3 | 5,50 | 130 | |||
300 | 323,9 | 7,1 | 150 | 168,3 | 4,5 | 15,90 | 290 |
200 | 219,1 | 6,3 | 12,00 | 215 | |||
250 | 273,0 | 6,3 | 7,20 | 130 | |||
350 | 355,6 | 8 | 150 | 168,3 | 4,5 | 23,00 | 335 |
200 | 219,1 | 6,3 | 18,00 | 255 | |||
250 | 273,0 | 6,3 | 8,80 | 125 | |||
300 | 323,9 | 7,1 | 7,80 | 100 | |||
400 | 406,4 | 8,8 | 200 | 219,1 | 6,3 | 27,50 | 330 |
250 | 273,0 | 6,3 | 21,50 | 250 | |||
300 | 323,9 | 7,1 | 15,50 | 175 | |||
350 | 355,6 | 8,0 | 12,50 | 130 |
Dimension D | Dimension | Weight | Length | ||||
DN | D | T | DN | Di | T, | kg | L |
20 | 26,9 | 2,3 | 15 | 21,3 | 2,0 | 0,05 | 38 |
25 | 33,7 | 2,6 | 15 | 21,3 | 2,0 | 0,10 | 51 |
20 | 26.9 | 2,3 | 0,10 | ||||
32 | 42,4 | 2,6 | 15 | 21,3 | 2,0 | 0,15 | 51 |
20 | 26,9 | 2,3 | 0,13 | ||||
25 | 33,7 | 2,6 | 0,13 | ||||
40 | 48.3 | 2,6 | 20 | 26,9 | 2,3 | 0,21 | 64 |
25 | 33.7 | 2,6 | 0,21 | ||||
32 | 42.4 | 2,6 | 0,21 | ||||
50 | 60,3 | 2,9 | 25 | 33.7 | 2,6 | 0,37 | 76 |
32 | 42,4 | 2,6 | 0,34 | ||||
40 | 48,3 | 2,6 | 0,34 | ||||
65 | 76,1 | 2,9 | 32 | 42.4 | 2,6 | 0,53 | 89 |
40 | 48.3 | 2,6 | 0,50 | ||||
50 | 60.3 | 2,9 | 0,47 | ||||
80 | 88,9 | 3,2 | 40 | 48.3 | 2,6 | 0,68 | 89 |
50 | 60.3 | 2,9 | 0,64 | ||||
65 | 76.1 | 2.9 | 0,64 | ||||
100 | 114,3 | 3,6 | 50 | 60.3 | 2,9 | 1,10 | 102 |
65 | 76.1 | 2,9 | 1,10 | ||||
80 | 88,9 | 3,2 | 1,00 | ||||
125 | 139,7 | 4 | 65 | 76,1 | 2,9 | 1,90 | 127 |
80 | 88.9 | 3,2 | 1,90 | ||||
100 | 114,3 | 3,6 | 1,80 | ||||
150 | 168,3 | 4,5 | 80 | 88.9 | 3,2 | 2,95 | 140 |
100 | 114,3 | 3.6 | 2,86 | ||||
125 | 139.7 | 4.0 | 2,86 | ||||
200 | 219,1 | 6,3 | 100 | 114,3 | 3,6 | 6,00 | 152 |
125 | 139,7 | 4.0 | 5,80 | ||||
150 | 168.3 | 4,5 | 5,40 | ||||
250 | 273 | 6,3 | 125 | 139,7 | 4,0 | 8,40 | 178 |
150 | 168.3 | 4,5 | 8,00 | ||||
200 | 219.1 | 6.3 | 7,60 | ||||
300 | 323,9 | 7,1 | 150 | 168,3 | 4.5 | 12,50 | 203 |
200 | 219,1 | 6.3 | 12,00 | ||||
250 | 273,0 | 6.3 | 11,40 | ||||
350 | 355,6 | 8 | 200 | 219,1 | 6.3 | 22,60 | 330 |
250 | 273,0 | 6.3 | 22,60 | ||||
300 | 323.9 | 7.1 | 22,60 | ||||
400 | 406,4 | 8,8 | 250 | 273.0 | 6.3 | 30,60 | 356 |
300 | 323,9 | 7,1 | 30,60 | ||||
350 | 355.6 | 8.0 | 30,60 |
