Application:

Face to Face: DIN3202-F4/F5

Flange: DIN2532/2533/2501

Test
Nominal Pressure PN10 PN16
Strength Testing 1.5 2.4
Seal Testing 1.1 1.8

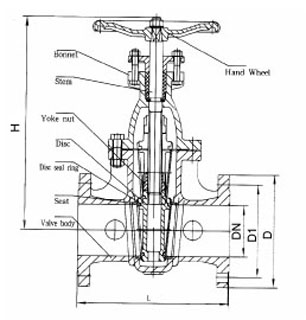

DN L PN10 PN16
(F4) (F5) H D D1 H D D1
40 140 240 244 150 110 284 150 110
50 150 250 290 165 125 300 165 125
65 170 270 318 185 145 326 185 145
80 180 280 360 200 160 372 200 160
100 190 300 407 220 180 417 220 180
125 200 325 467 250 210 472 250 210
150 210 350 513 285 240 536 285 240
200 230 400 604 340 295 627 340 295
250 250 450 744 395 350 728 405 355
200 270 500 857 445 400 823 460 410
250 290 550 976 505 460 1022 520 470
400 310 600 1060 565 515 1100 580 525
450 330 650 1178 615 565 1210 640 585
500 350 700 1321 670 620 1380 715 650
600 390 800 1428 780 725 1455 840 770
700 430 900 1950 895 840 1965 910 840
